1、IGBT的概念

IGBT，絕緣柵雙極型晶體管，是由(BJT)雙極型三極管和絕緣柵型場效應管(MOS)組成的復合全控半導體器件, 兼有(MOSFET)金氧半場效晶體管的高輸入阻抗和電力晶體管(GTR)的低導通壓降兩方面的優點。
2、IGBT的結構

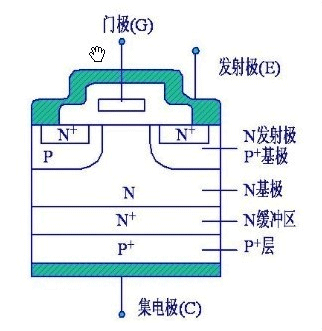

下圖為一個N溝道增強型絕緣柵雙極晶體管結構， N+區稱為源區，附于其上的電極稱為源極(即發射極E)。N基極稱為漏區。器件的控制區為柵區，附于其上的電極稱為柵極(即門極G)。溝道在緊靠柵區邊界形成。在C、E兩極之間的P型區(包括P+和P-區)(溝道在該區域形成)，稱為亞溝道區(Subchannel region)。而在漏區另一側的P+區稱為漏注入區(Drain injector)，它是IGBT特有的功能區，與漏區和亞溝道區一起形成PNP雙極晶體管，起發射極的作用，向漏極注入空穴，進行導電調制，以降低器件的通態電壓。附于漏注入區上的電極稱為漏極(即集電極C)。

3、IGBT工作原理

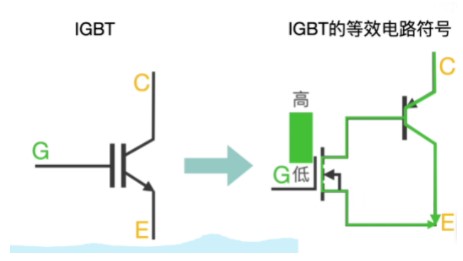

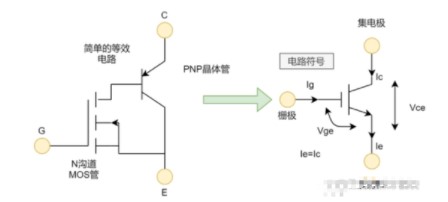

IGBT有N溝道型和P溝道型兩種，主流的N溝道IGBT的電路圖符號及其等效電路如下：

所以整個過程就很簡單：

當柵極G為高電平時，NMOS導通，所以PNP的CE也導通，電流從CE流過。

當柵極G為低電平時，NMOS截止，所以PNP的CE截止，沒有電流流過。

4、IGBT的優點

IGBT晶體管具有更高的電壓和電流處理能力；極高的輸入阻抗；可以使用非常低的電壓切換非常高的電流；電壓控制裝置，即它沒有輸入電流和低輸入損耗；具有非常低的導通電阻；具有高電流密度，使其能夠具有更小的芯片尺寸；可以使用低控制電壓切換高電流電平。
