一、積分電路和微分電路概念
微分電路可把矩形波轉換為尖脈沖波，此電路的輸出波形只反映輸入波形的突變部分，即只有輸入波形發生突變的瞬間才有輸出。

積分電路可將矩形脈沖波轉換為鋸齒波或三角波，還可將鋸齒波轉換為拋物波。電路原理很簡單，都是基于電容的沖放電原理，這里就不詳細說了，這里要提的是電路的時間常數R*C，構成積分電路的條件是電路的時間常數必須要大于或等于10倍于輸入波形的寬度。

二、積分電路概念效果圖

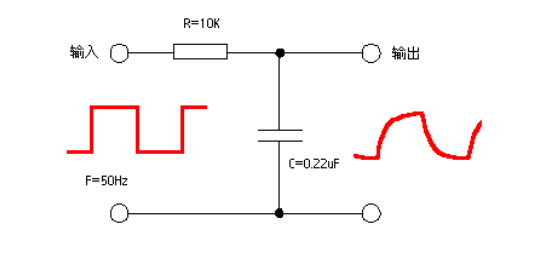

圖1 積分電路

i -- 充電電流（A）
V -- 輸入信號電壓（V）
C -- 電阻值（歐姆）
e -- 自然對數常數（2.71828）
t -- 信號電壓作用時間（秒）
CR -- R、C常數（R*C）
由此可以找出輸出部分即電容上的電壓為V-i*R，結合上面的計算，我們得出輸出電壓曲線計算公式為：

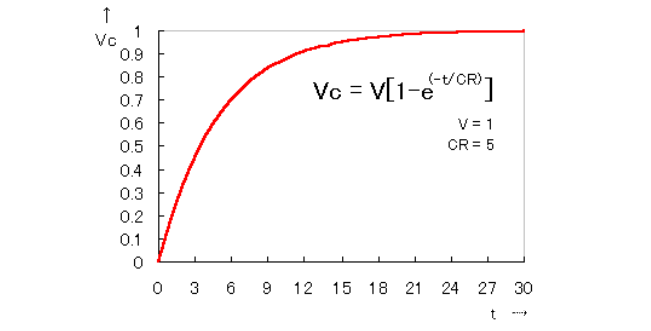

圖2 輸出電壓曲線計算公式

三、微分電路概念效果圖

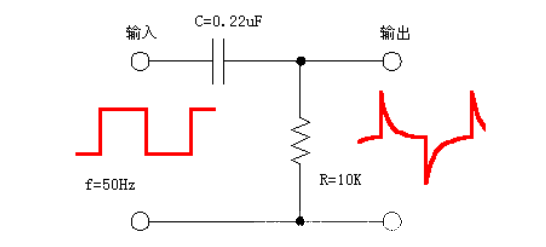

圖3 微分電路

當第一個方波電壓加在微分電路的兩端（輸入端）時，電容C上的電壓開始因充電而增加。而流過電容C的電流則隨著充電電壓的上升而下降。電流經過微分電路（R、C）的規律可以用下面的公式來表達：

i -- 充電電流（A）
V -- 輸入信號電壓（V）
C -- 電阻值（歐姆）
e -- 自然對數常數（2.71828）
t -- 信號電壓作用時間（秒）
CR -- R、C常數（R*C）
由此可以找出輸出部分即電阻上的電壓為 i*R，結合上面的計算，我們得出輸出電壓曲線計算公式為：

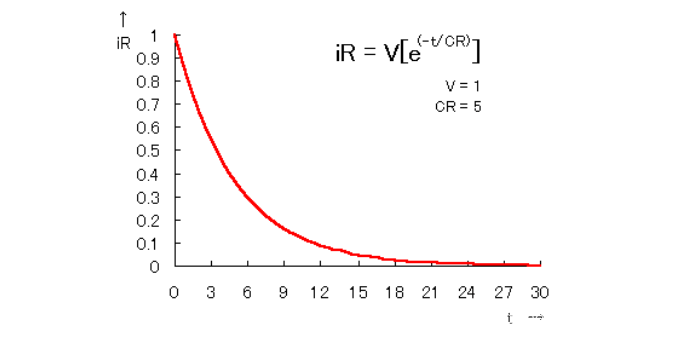

圖4 輸出電壓曲線計算公式
